無溶劑環氧自流平施工工藝

無溶劑環氧地坪漆作為一種潔凈度很高的地面裝飾材料，表面平整光潔，可以滿足較高潔凈度要求，多用于自流平的施工中，廣泛使用在醫藥、食品、電子、精密儀器、汽車制造等對地面有極高要求的行業。那么無溶劑環氧自流平地坪漆該如何施工呢？我們今天一起來學習一下吧~~

無溶劑環氧自流平地坪漆施工方案

1、新竣工的工業水泥地面必須經過一定的養護后方可施工，約28天。

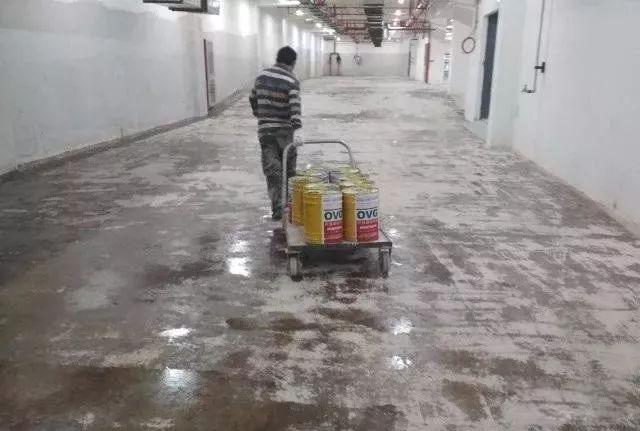

2、清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

3、徹底清除表面的油污，用克油王清洗劑處理。

4、清除生產廠房內的積水，并使潮濕處徹底干燥。

5、表面的清潔需用無塵清掃機及大型吸塵器來完成。

6、平整的表面允許空隙為2-2.5mm，含水率在6%以下。

7、地坪表面的打毛，需用無塵打磨機來完成，并用吸塵器徹底清潔。

8、對地坪表面的洞孔和明顯凹陷處應用膩子來填補披刮，實干后打磨吸塵。

9、清理完的廠房內水泥地面應無塵、無水、無油污。

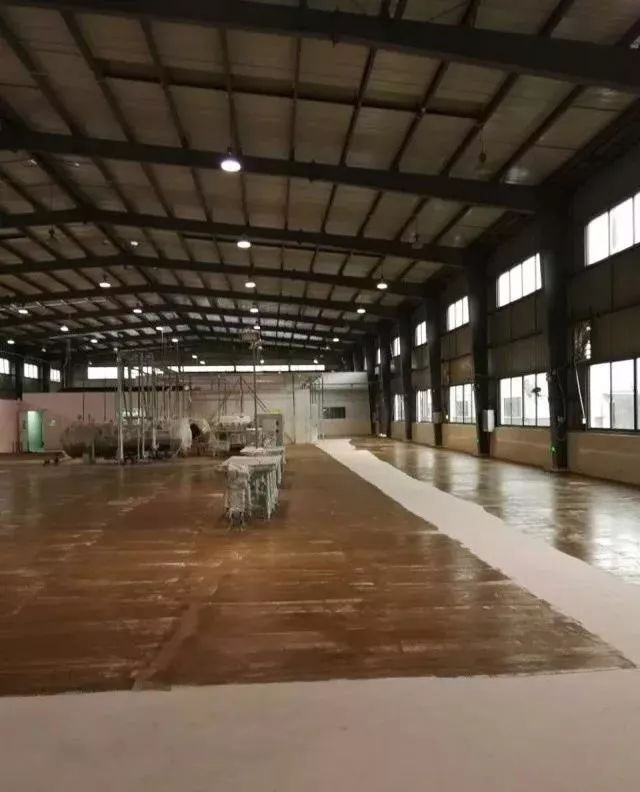

1、在處理清潔、平整的水泥地面，采用噴涂或滾涂環氧封閉底漆一道。

2、環氧封閉底的特性：有很強的滲透性和極好的附著力，耐腐蝕，與中涂漆或面漆的接著力好。

3、涂刷要求：在涂刷底漆時應加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內部，增強涂層和基層的附著力，其涂布必須連續，不得間斷，涂布量以表面剛好飽和為準。

4、局部漏涂可用刷子補涂、表面多余的底漆在下道工序施工前打磨處理好。

5、兩組份按比例混合后充分攪拌，熟化20分鐘后使用。

6、混合后的涂料使用期為8小時，時間過長易膠化。

7、使用普通固化劑施工溫度在5～35℃進行，低于5℃需使用低溫固化劑，否則不能進行施工。

8、環氧封閉底漆的干膜厚度10-15μm，覆蓋率為0.14kg/m2。

在有漆膜厚度要求的情況下，必須采取刮涂無溶劑環氧中涂漆來達到漆膜厚度的要求，同時可以使地面的平整度增加，又可以增強整個地坪的機械強度。

1、采用刮涂的施工方法，施工時將A組份初步攪勻后，再將B組份倒入A組份，然后充分攪拌3分鐘以上至涂料均勻�；旌虾笫褂闷跒�30分鐘(25℃)。

2、被涂物含水率大于8%，涂裝場所地表溫度低于5℃，高于35℃，相對濕度大于80%，應避免施工。

3、施工一道中涂漆，實干后，經打磨清理，再刮涂第二道中涂漆。

4、施工前涂料溫度應保持在20℃左右。

1、在涂刷完底漆、無溶劑環氧中涂漆實干后。

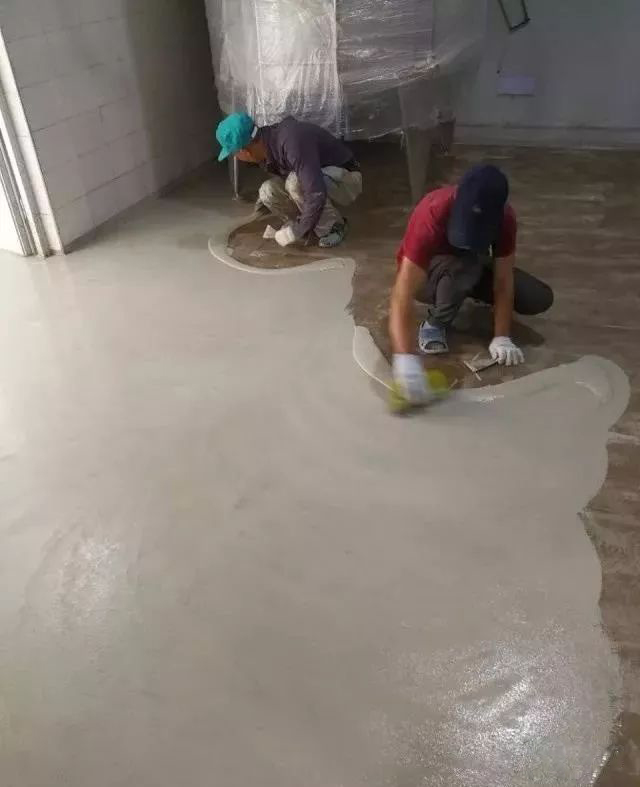

2、鏝涂一道無溶劑環氧自流平面漆。

3、施工時先將A組份初步攪勻后，再將B組份倒入A組份，然后充分攪拌3分鐘以上至涂料均勻�；旌虾笫褂闷跒�25分鐘(25℃)�，F用現配、用多少配多少。整個漆面一次性施工完。

4、被涂物含水率大于8%，涂裝場所地表溫度低于5℃，或高于35℃，相對濕度大于80%，應避免施工。

5、施工面漆結果后，防塵、封閉現場。

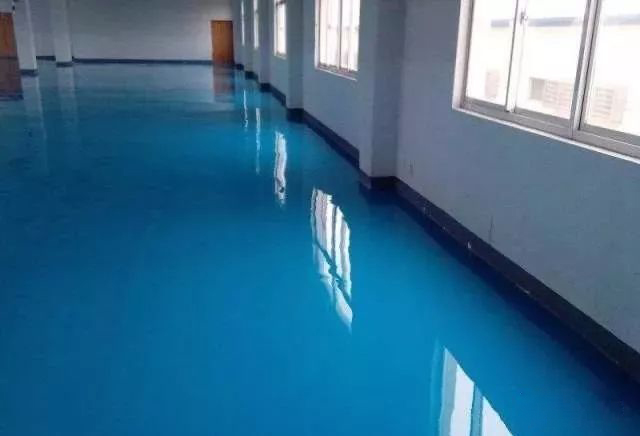

6、施工完成24小時可使用（25℃)（僅限在上面行走）

7、漆膜養護時間為7天（25℃)（可以正常使用）7天內禁止用沾水或其他化學品的拖布清理。

8、施工前涂料溫度應保持在20℃左右。
